Secuenciador de Pruebas

Ejecuta rutinas de prueba secuenciales y personalizadas de forma sistemática para evaluar voltaje, tolerancias de señal y respuestas digitales en componentes bajo prueba.

Garantiza la confiabilidad del producto en la línea de ensamble, estandarizando diagnósticos y registrando la telemetría de ejecución en una base de datos centralizada.

01.EL RETO

Las pruebas funcionales manuales de tarjetas de circuitos impresos (PCBs) consumían demasiado tiempo, eran vulnerables a errores de diagnóstico del operador y carecían de una recolección automatizada y estandarizada de datos para el análisis de calidad en manufactura.

02.LA SOLUCIÓN

Se desarrolló una aplicación de escritorio de alto rendimiento en C# (.NET / WPF) utilizando el patrón MVVM. Se diseñó un motor de secuencias multihilo para controlar los fixtures de prueba mediante protocolos de comunicación de hardware (Serial/USB), validar tolerancias de señales en tiempo real y persistir los registros de aprobación/falla estructurados directamente en la base de datos.

03.ARQUITECTURA Y DISEÑO

• ▹Patrón arquitectónico MVVM (Model-View-ViewModel) para una separación limpia entre la interfaz gráfica y la lógica de ejecución del hardware.
• ▹Motor de ejecución multihilo que permite la ejecución asíncrona de pruebas sin bloquear la respuesta de la interfaz de usuario en WPF.

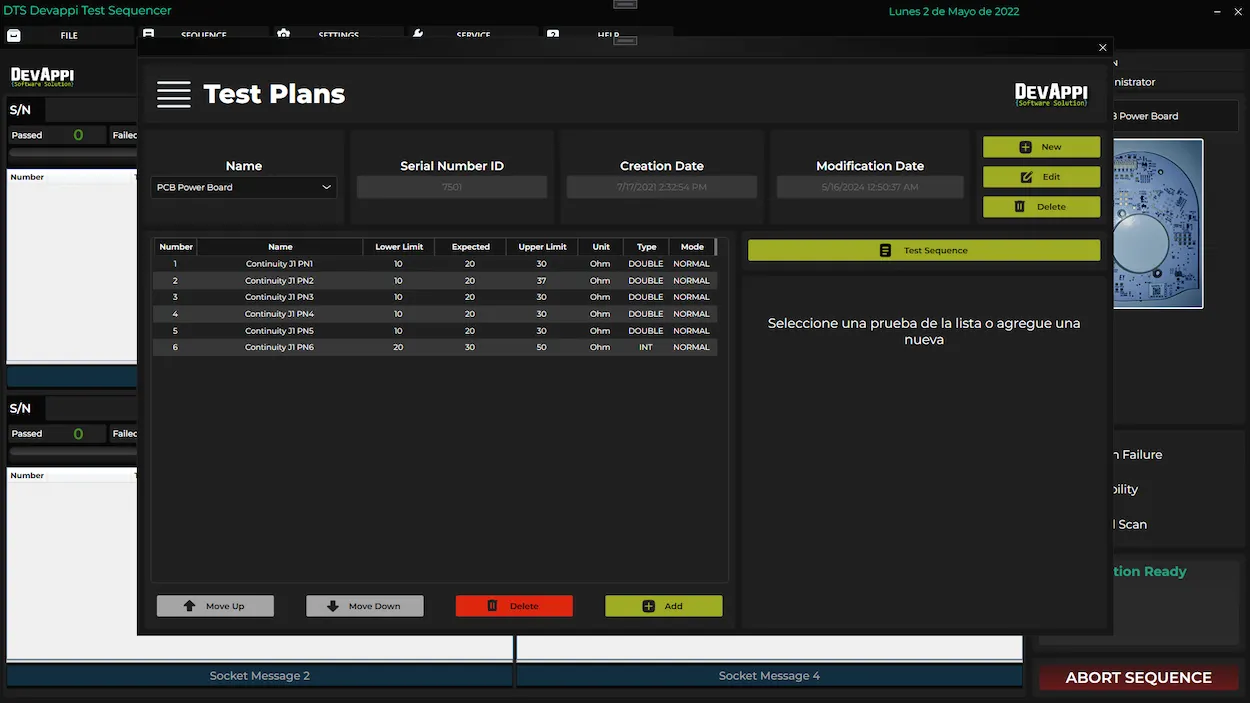

• ▹Intérprete de secuencias de prueba personalizado capaz de procesar parámetros por paso, temporizadores de retardo y rangos de tolerancia de señal.
• ▹Capa de persistencia de base de datos que almacena registros completos de telemetría, marcas de tiempo, IDs de operador y número de serie del dispositivo probado (DUT).

04.CARACTERÍSTICAS CLAVE

• ⚡Motor de ejecución de secuencias de prueba paso a paso configurable con criterios de aprobación/falla dinámicos.
• ⚡Integración con instrumentos de hardware mediante comunicación serial para adquisición de telemetría en tiempo real.

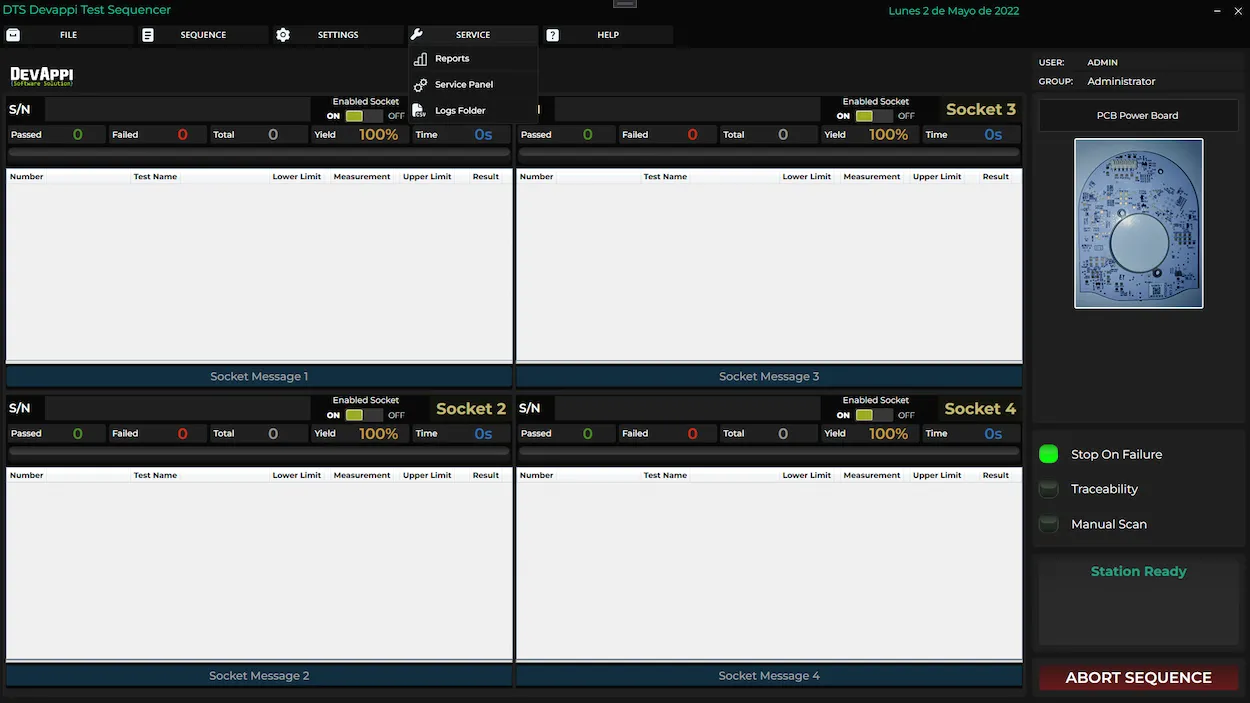

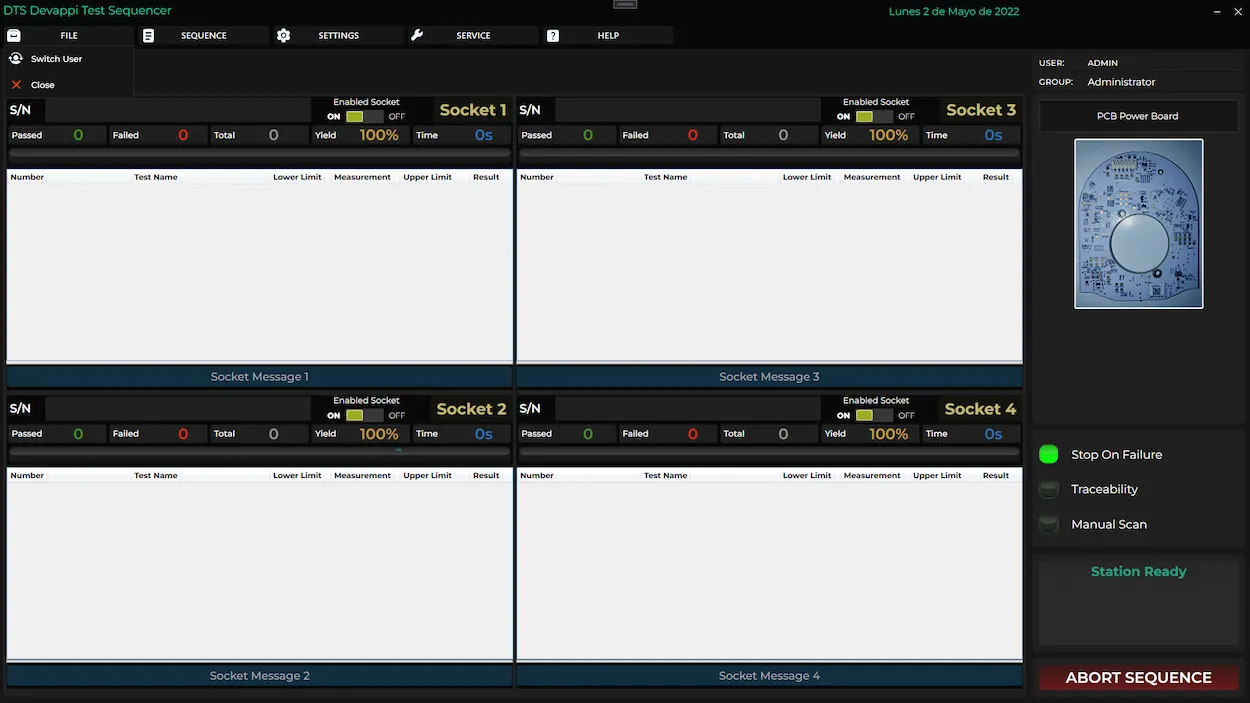

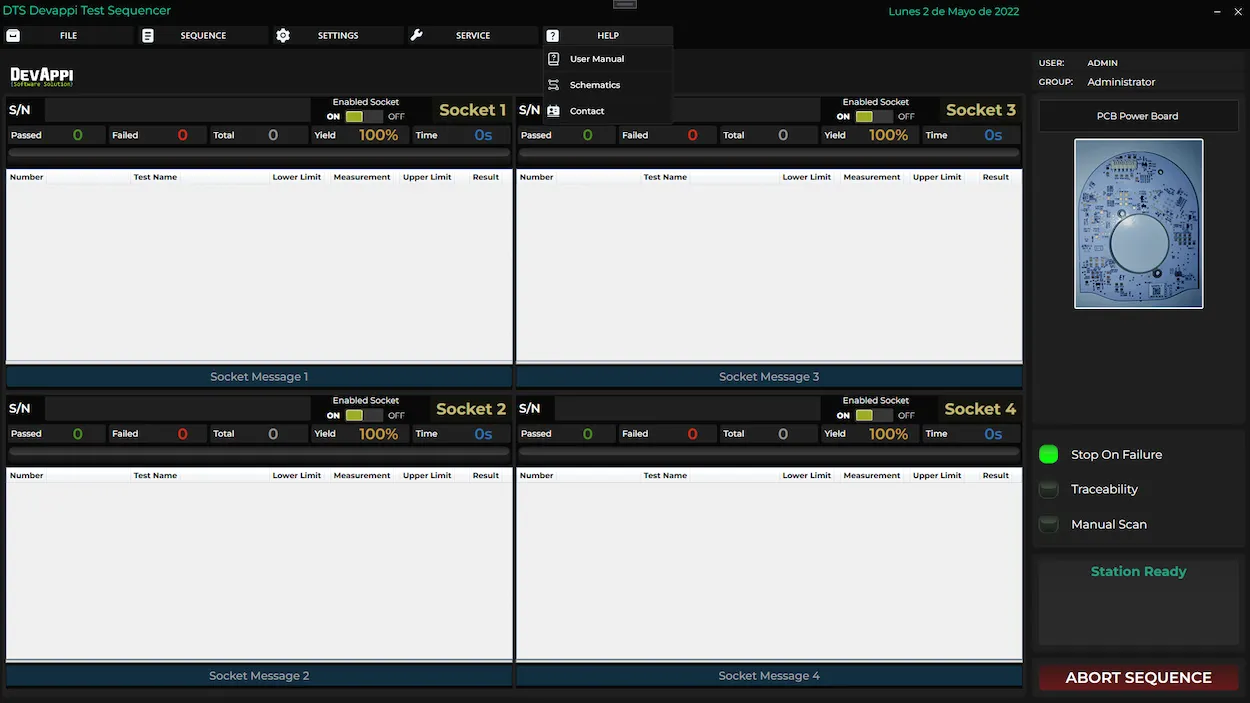

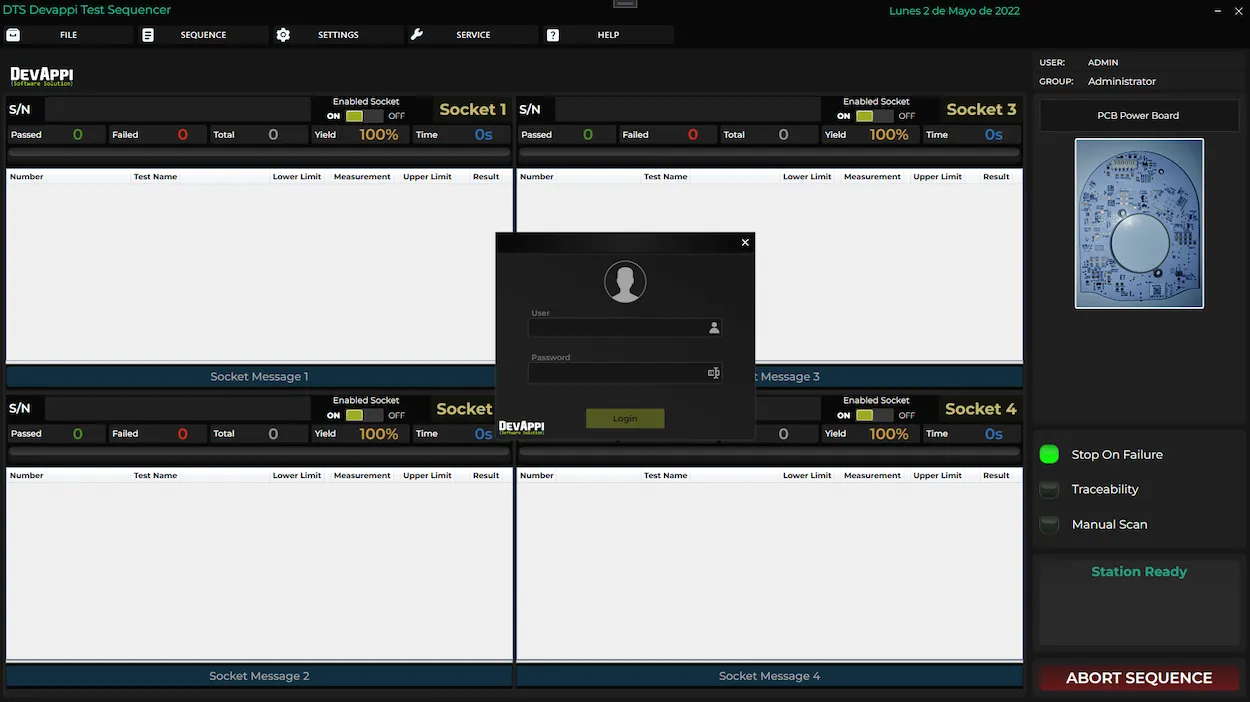

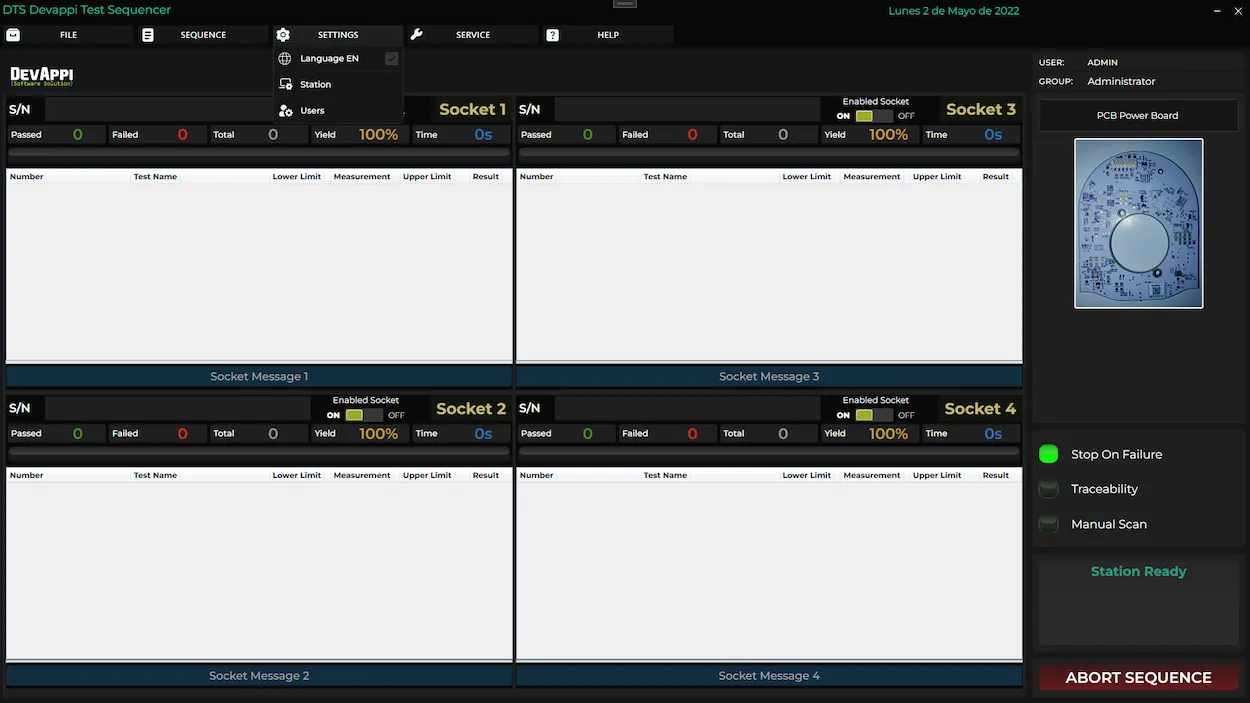

• ⚡Interfaz gráfica en WPF con retroalimentación en tiempo real del progreso del ensayo e indicadores visuales.
• ⚡Registro automático de datos de producción en base de datos para análisis de control de calidad.

05.IMPACTO Y RESULTADOS

• ✦Redujo drásticamente los tiempos de ciclo por unidad probada en la línea de ensamble.
• ✦Estandarizó los criterios de aprobación/falla, eliminando el sesgo del operador y los errores de diagnóstico.
• ✦Automatizó el registro de pruebas y el análisis de calidad en una base de datos centralizada.
